Android 应用启动优化:一种 DelayLoad 的实现和原理(下篇)

字数统计: 3.9k阅读时长: 15 min
2015/12/29
loading

上一篇文章我们使用第三种方法来实现延迟加载。不过上一篇写的比较简单,只是讲解了如何去实现,这一篇就来讲一下为何要这么做,以及这么做后面的原理。
其中会涉及到一些 Android 中的比较重要的类,以及 Activity 生命周期中比较重要的几个函数。
其实这个其中的原理比较简单,不过要弄清楚其实现的过程,还是一件蛮好玩的事情,其中会用到一些工具,自己加调试代码等,一步一步下来,自己对 Activity 的启动的理解又深了一层,希望大家读完之后也会对大家有一定的帮助。

版本说明(2026-10-13 核查):本文保留旧启动链路分析,平台源码以 AOSP android-5.1.1_r1 为基准;support-v7 的两个方法按 support 仓库 android-6.0.1_r1 标签核对,不把它等同于应用实际使用的 Maven 版本。旧实现与当前系统有差异,文末给出 Android 16、Android 12 SplashScreen 和现行工具的对应关系。双重 post 只能在特定队列状态下改变执行顺序,不能保证首帧已上屏;以下摘录是框架内部源码,不是独立应用示例。

上一篇中我们最终使用的 DelayLoad 的核心方法是在 Activity 的 onCreate 函数中加入下面的方法 :

1
2
3
4
5
6
getWindow().getDecorView().post(new Runnable() {
@Override
public void run() {
myHandler.post(mLoadingRunnable);
}
});

这里的 myHandler 应显式绑定主线程,例如 new Handler(Looper.getMainLooper()),使用普通同步 Handler。两层 Runnable 仍在 UI 线程执行;完整可取消示例见上篇。下面逐个看涉及的类和方法。

1. Activity.getWindow 及 PhoneWindow 的初始化时机

在这个平台实现中,普通 Activity 的 getWindow() 返回其持有的 Window,具体实现为 PhoneWindow:

1
2
3
public Window getWindow() {
return mWindow;
}

mWindow 在 Activity.attach() 中创建。下面只摘录窗口创建部分,不把另一个类的方法嵌套到 attach() 里:

1
2
3
4
5
6
7
// Activity.attach(): window-creation excerpt
attachBaseContext(context);
mFragments.attachActivity(this, mContainer, null);
mWindow = PolicyManager.makeNewWindow(this);
mWindow.setCallback(this);
mWindow.setOnWindowDismissedCallback(this);
mWindow.getLayoutInflater().setPrivateFactory(this);

PolicyManager.makeNewWindow() 最终转给 Policy.makeNewWindow():

1
2
3
public Window makeNewWindow(Context context) {
return new PhoneWindow(context);
}

ActivityThread 先调用 activity.attach(),之后才通过 Instrumentation 调用 onCreate()。这里是 Activity 对象与框架上下文的连接,不是 DecorView 已附着到窗口。

总结:

  • 普通 Activity 持有自己的应用主窗口;Dialog 或系统 StartingWindow 是另外的窗口,不能把整个系统的 PhoneWindow 与 Activity 概括成严格一一对应。
  • Android 中对 PhoneWindow 的注释是 :Android-specific Window ,可见其重要性
  • PhoneWindow 中有很多大家比较熟悉的方法,比如 setContentView / addContentView 等 ; 也有几个重要的内部类,比如:DecorView ;

2. PhoneWindow.getDecorView 及 DecorView 的初始化时机

上面我们说到 DecorView是 PhoneWindow 的一个内部类,其定义如下:

1
private final class DecorView extends FrameLayout implements RootViewSurfaceTaker

在此版本中,DecorView 按需创建;首次 getDecorView()、setContentView() 等路径可能触发 installDecor()。原例继承旧 android.support.v7.app.AppCompatActivity,其 super.onCreate() 会经 delegate 访问 decor,所以在这个具体实现里能看到下面的链路,但它不是所有 Activity 子类和所有版本都遵守的创建时机:

1
2
3
4
5
protected void onCreate(@Nullable Bundle savedInstanceState) {
getDelegate().installViewFactory();
getDelegate().onCreate(savedInstanceState);
super.onCreate(savedInstanceState);
}

在核对的旧 support 标签中,AppCompatDelegateImplV7.onCreate() 如下;它直接取得 decor,并没有原稿写出的 super.onCreate(savedInstanceState) 调用:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public void onCreate(Bundle savedInstanceState) {
mWindowDecor = (ViewGroup) mWindow.getDecorView();

if (mOriginalWindowCallback instanceof Activity) {
if (NavUtils.getParentActivityName((Activity) mOriginalWindowCallback) != null) {
// Peek at the Action Bar and update it if it already exists
ActionBar ab = peekSupportActionBar();
if (ab == null) {
mEnableDefaultActionBarUp = true;
} else {
ab.setDefaultDisplayHomeAsUpEnabled(true);
}
}
}
}

就是这里的 mWindow.getDecorView() ,对 DecorView 进行了实例化:

1
2
3
4
5
6
public final View getDecorView() {
if (mDecor == null) {
installDecor();
}
return mDecor;
}

installDecor() 按需调用 generateDecor() 创建根 View,并通过 generateLayout() 根据主题创建应用窗口的装饰和内容容器。这里没有在应用的 DecorView 里添加系统 StartingWindow。旧系统的 PhoneWindowManager.addStartingWindow() 会另建一个 Window,并设置 TYPE_APPLICATION_STARTING。两者可能使用同一个应用主题,但不是同一个窗口。

总结

  • Decor 有装饰的意思,DecorView 官方注释为 “This is the top-level view of the window, containing the window decor”, 我们可以理解为 DecorView 是我们当前 Activity 的最下面的布局。所以我们打开 DDMS 查看 Tree Overview 的时候,可以发现最根部的那个 View 就是 DecorView:

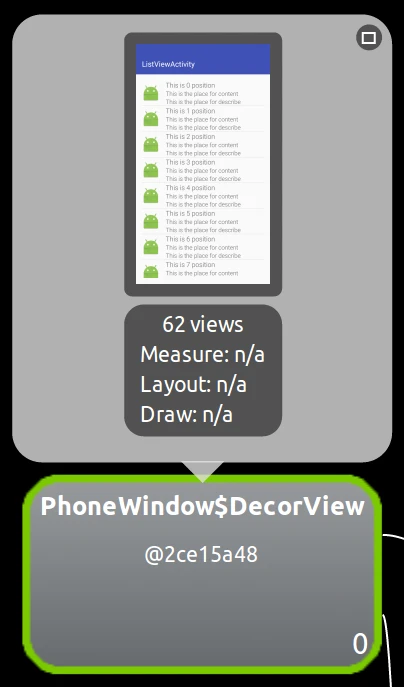

    DelayLoad
  • 旧式启动预览会受主题的 android:windowBackground 等属性影响,不保证未设置时一定是白色。设置合适的背景可以改善空白观感,但不会减少初始化工作;具体是否显示 StartingWindow 也受系统策略和窗口属性影响。(当然现在各种大厂都是SplashActivity+广告我也是可以理解的)Android 12 起的系统启动画面另见文末。

3. Post

DecorView.post() 继承自 View.post()。下面是 Android 5.1.1 的实现:

1
2
3
4
5
6
7
8
9
public boolean post(Runnable action) {
final AttachInfo attachInfo = mAttachInfo;
if (attachInfo != null) {
return attachInfo.mHandler.post(action);
}
// Assume that post will succeed later
ViewRootImpl.getRunQueue().post(action);
return true;
}

对于本文普通新建 Activity、尚未把 decor 添加到窗口的 onCreate() 路径,View 的 mAttachInfo 此时为空。不能只凭回调名称对任意 View 作同样判断:已经 attach 的 View 会直接走关联 Handler 分支。

这里有一个点就是 Activity 的各个回调函数都是干嘛的?是不是平时自己写应用的时候,貌似在 onCreate 里面搞定一切就OK了, onResume ? onStart?没怎么涉及到嘛,其实不然。
PhoneWindow 已在 Activity.attach() 创建,decor 和内容 View 可以在 onCreate() 中按需建立,但创建对象不等于已经添加窗口、布局或上屏。在这个旧 ActivityThread 的普通可见启动路径中,handleResumeActivity() 调用 resume 逻辑后,再经 WindowManager 添加 decor。ViewRootImpl 和硬件 renderer 的建立还受窗口与硬件加速条件控制,不是 onResume() 本身保证它们都完成。

ActivityThread.handleResumeActivity:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
if (r.window == null && !a.mFinished && willBeVisible) {
r.window = r.activity.getWindow();
View decor = r.window.getDecorView();
decor.setVisibility(View.INVISIBLE);
ViewManager wm = a.getWindowManager();
WindowManager.LayoutParams l = r.window.getAttributes();
a.mDecor = decor;
l.type = WindowManager.LayoutParams.TYPE_BASE_APPLICATION;
l.softInputMode |= forwardBit;
if (a.mVisibleFromClient) {
a.mWindowAdded = true;
wm.addView(decor, l);
}
}

wm.addView(decor, l) 经 WindowManagerImpl 转到 WindowManagerGlobal.addView()。下面摘录创建 root、登记窗口以及随后调用 setView 的语句;锁与异常处理见完整源码:

1
2
3
4
5
6
7
8
9
// WindowManagerGlobal.addView(): registration excerpt, inside its lock
root = new ViewRootImpl(view.getContext(), display);
view.setLayoutParams(wparams);
mViews.add(view);
mRoots.add(root);
mParams.add(wparams);

// Later, outside that lock, inside the original try/catch:
root.setView(view, wparams, panelParentView);

我们知道 ViewRootImpl 是 View 系统的一个核心类,其定义如下:

1
2
public final class ViewRootImpl implements ViewParent,
View.AttachInfo.Callbacks, HardwareRenderer.HardwareDrawCallbacks

ViewRootImpl 构造时创建自己的 View.AttachInfo,但不会因此立刻把它赋给所有 View。第一次 traversal 中,host.dispatchAttachedToWindow(mAttachInfo, 0) 将信息分发给 View 树,View.dispatchAttachedToWindow() 才给当前 View 的 mAttachInfo 赋值。要区分“root 已持有 AttachInfo”和“某个 View 已 attach”。root.setView() 把 decor 设为 root 的 mView;ViewRootImpl 实现 ViewParent,但本身不是 View 层级中的一个 View。

回到 post,此旧版路径中未 attach 的 View 使用 ViewRootImpl.getRunQueue()。它不是 Looper 的 MessageQueue,也不是每个 ViewRootImpl 实例独有的队列:静态 sRunQueues 是 ThreadLocal<RunQueue>,同一调用线程复用一个 RunQueue。这里假设从 UI 线程调用,不能拿它支持后台线程任意操作 View。

下面仅摘录 RunQueue 的投递与转交成员;HandlerAction 类型和取消方法见完整源码:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
private final ArrayList<HandlerAction> mActions = new ArrayList<HandlerAction>();

void post(Runnable action) {
postDelayed(action, 0);
}

void postDelayed(Runnable action, long delayMillis) {
HandlerAction handlerAction = new HandlerAction();
handlerAction.action = action;
handlerAction.delay = delayMillis;

synchronized (mActions) {
mActions.add(handlerAction);
}
}

void executeActions(Handler handler) {
synchronized (mActions) {
final ArrayList<HandlerAction> actions = mActions;
final int count = actions.size();

for (int i = 0; i < count; i++) {
final HandlerAction handlerAction = actions.get(i);
handler.postDelayed(handlerAction.action, handlerAction.delay);
}

actions.clear();
}
}

这个分支先把 Runnable 与相对延迟保存在 HandlerAction 中。executeActions(handler) 才逐项调用 handler.postDelayed,随后清空暂存列表;它不是直接执行这些 Runnable。对未 attach View 的旧 postDelayed 路径,延迟也是从转交 Handler 时重新起算,不能理解成从原始调用时刻开始的精确计时。

那么 executeActions 是什么时候执行的?传进来的又是哪个 Handler?我们接着往下找。

4. PerformTraversals

performTraversals() 根据状态按需测量、布局和绘制;不是每帧必做全部三步,也不是所有 RenderThread 动画帧都要重新走 UI traversal。旧 RunQueue 的转交发生在其中:

1
2
// Execute enqueued actions on every traversal in case a detached view enqueued an action
getRunQueue().executeActions(mAttachInfo.mHandler);

可以看到这里传入的 Handler 是 mAttachInfo.mHandler ,上一节讲到 mAttachInfo 是在 ViewRootImpl 初始化的时候一起初始化的:

1
mAttachInfo = new View.AttachInfo(mWindowSession, mWindow, display, this, mHandler, this);

这里的 mHandler 是一个 ViewRootHandler 对象:

1
final ViewRootHandler mHandler = new ViewRootHandler();

ViewRootHandler 继承 Handler,在这个标签中没有显式传 Looper。默认 Handler 绑定的是创建它的当前线程 Looper,不会自动选择 mainLooper。此普通 Activity 路径在主线程创建 ViewRootImpl,所以最终使用主 Looper;若当前线程没有 Looper,默认构造会抛异常。

所以在本文旧版、UI 线程、首次 attach 的路径下,外层 Runnable 被下一次 performTraversals() 转交到主消息队列;等当前调用栈返回后才有机会执行。这解释了第一层 post 的去向,但还没有解释第二层为何有时能跨过另一次 traversal。

绕了一圈,我们终于把文章最前面的那句话解释清楚了。当然中间还有很多废话,不过我估计能耐着性子看到这里的人会很少。所以如果你看到了这里,可以在底下的评论里面将 index ++;这里 index = 0;就是看看几个人真正认真看了这篇文章。

5. UpdateText

前一篇的评论区有人问:为什么还要在 run 方法里面再 post 一次,直接执行 updateText 不行吗?这个问题还得接着往下看。

上篇观察到双重 post 后的 updateText 位于后一次 traversal 之后。这个现象在旧源码中有对应条件,但原因不能缩成“EGL 初始化必定导致两次遍历”。

在 android-5.1.1_r1 中,原先没有 Surface、本次 relayout 得到有效 Surface 时会设置 newSurface = true。源码注释说明,这次先暂缓绘制并再安排 traversal,以便 WindowManager 得知待显示的窗口;硬件 renderer 初始化也在该分支中。接下来 cancelDraw、窗口可见性、skipDraw 等还会影响是否绘制,所以“两次”不是所有启动都满足的计数。

另一个条件是同步屏障。scheduleTraversals() 安排 traversal 时会插入屏障:

1
2
3
4
5
6
7
8
9
10
11
12
void scheduleTraversals() {
if (!mTraversalScheduled) {
mTraversalScheduled = true;
mTraversalBarrier = mHandler.getLooper().postSyncBarrier();
mChoreographer.postCallback(
Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
if (!mUnbufferedInputDispatch) {
scheduleConsumeBatchedInput();
}
notifyRendererOfFramePending();
}
}

doTraversal() 在进入本次 performTraversals() 前移除对应屏障:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
void doTraversal() {
if (mTraversalScheduled) {
mTraversalScheduled = false;
mHandler.getLooper().removeSyncBarrier(mTraversalBarrier);

if (mProfile) {
Debug.startMethodTracing("ViewAncestor");
}

Trace.traceBegin(Trace.TRACE_TAG_VIEW, "performTraversals");
try {
performTraversals();
} finally {
Trace.traceEnd(Trace.TRACE_TAG_VIEW);
}

if (mProfile) {
Debug.stopMethodTracing();
mProfile = false;
}
}
}

MessageQueue 取消息时,若队首是 target 为 null 的屏障,就继续找异步消息,暂不分发屏障后的普通同步消息。Choreographer 的 VSYNC 消息标为异步,可以越过它;“异步消息”仍可在同一个主线程运行,不等于后台线程。

一种与原文现象相符的旧版队列排列,可以这样追踪外层任务 A 与 updateText 任务 C:

  1. 第一次 traversal 把暂存的 A 放进主消息队列。
  2. 同一次 traversal 因 newSurface 等条件安排下一次 traversal,并插入屏障 B;A 已排在 B 前。
  3. A 得到执行,再用普通 Handler 投递 C;C 排在 B 后,因此暂时不能分发。
  4. 异步帧消息运行,下一次 doTraversal() 移除 B 并执行 traversal。
  5. 此次主线程调用栈返回后,C 才有机会执行。此时 GPU、SurfaceFlinger 和显示端仍可能在处理该帧。

这里必须同时满足相关版本、未 attach 的投递路径、A/B/C 顺序、普通同步 Handler,以及确实安排了后续 traversal。原图没有完整队列日志,不能据图把这一排列证明为每次启动的必然过程。已 attach、改用异步 Handler 或其他调度状态都会改变结果;应用不应直接操作这些内部屏障 API 来制造“首帧后”回调。

6. 总结

一路跟下来,DelayLoad 其实只是一个很小的点。我更想借这个例子,讲讲怎么去追踪一个自己不熟悉的实现或优化。这里主要用到了 Systrace 和 Method Trace,以及源码编译和调试。
关于 Systrace 和 Method Trace 的使用,之后会有详细的文章去介绍,这两个工具非常有助于理解源码和一些技术的实现。

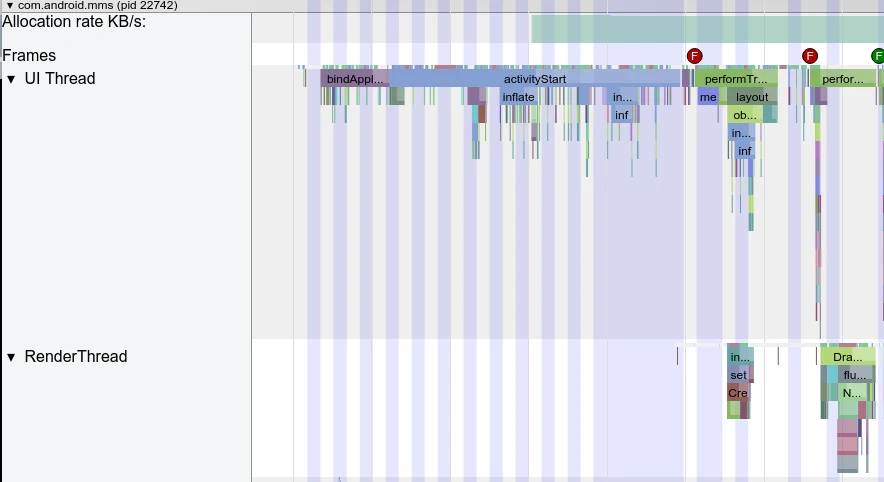

Systrace

Systrace

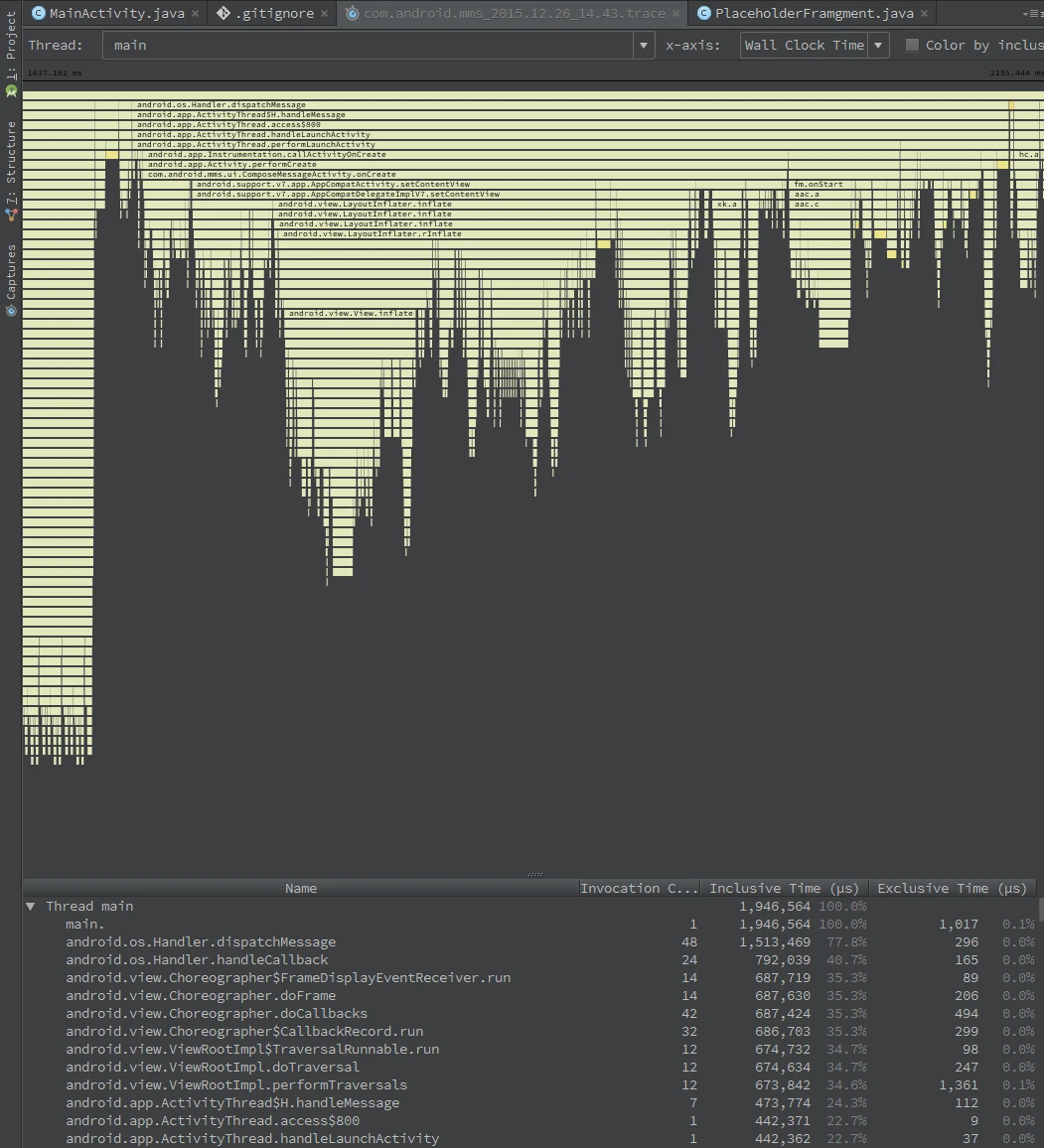

Method Trace

Method Trace

源码编译与调试

源码编译与调试

代码

本文章所所涉及到的代码我放到了Github上:
https://github.com/Gracker/DelayLoadSample

该项目的 62e03ae 快照 已改为一张图的 IdleHandler 示例,且高度读取误用了 getWidth();上篇已说明差异并提供修正后的三组控件代码。

7. 2026 年补充

  • Android 16 / android-16.0.0_r1:DecorView 已是 com.android.internal.policy.DecorView 独立类。未 attach 的 View 将动作保存在自己的 HandlerActionQueue,在 dispatchAttachedToWindow 中转交 Handler,不能沿用本文 ThreadLocal RunQueue 的全部推导。API 28 起的 Handler.createAsync 可越过同步屏障,但不是用于启动延迟的后台执行器。
  • Android 12 / API 31 起:系统 SplashScreen 与旧的 StartingWindow/主题预览分析有新的 API 边界。使用官方 SplashScreen 迁移方案及 windowSplashScreenBackground、postSplashScreenTheme 等相应属性;单改旧 windowBackground 不能概括完整配置,独立 SplashActivity 还可能导致双重启动画面。保留启动画面并不会减少真实初始化时间。
  • 工具更新:Android Device Monitor 在 Android Studio 3.1 弃用、3.2 移除;层级检查使用 Layout Inspector,系统时间线使用 Perfetto/System Trace,方法调用分析使用当前 Profiler。文中历史截图不作为这些工具当前界面的说明。插桩式 Method Trace 和调试日志有开销,适合定位调用关系,不能直接当无干扰启动基准。
  • 按条件选回调:尺寸就绪使用布局回调;API 29 的帧提交回调也不保证像素已显示。具体示例见上篇。性能验收同时看初始显示、完整可用状态及后续帧;不要用 traversal 次数或某个 Runnable 的结束代替呈现证据。
