不同的人对流畅性(卡顿掉帧)有不同的理解,对卡顿阈值也有不同的感知,所以有必要在开始这个系列文章之前,先把涉及到的内容说清楚,防止出现不同的理解,也方便大家带着问题去看这几篇问题,下面是一些基本的说明
- 对手机用户来说,卡顿包含了很多场景,比如在 滑动列表的时候掉帧、应用启动白屏过长、点击电源键亮屏慢、界面操作没有反应然后闪退、点击图标没有响应、窗口动画不连贯、滑动不跟手、重启手机进入桌面卡顿 等场景,这些场景跟我们开发人员所理解的卡顿还有点不一样,开发人员会更加细分去分析这些问题,这是开发人员和用户之间的一个认知差异,这一点在处理用户(或者测试人员)的问题反馈的时候尤其需要注意
- 对开发人员来说,可以先按 流畅度(画面节奏不连贯)、响应速度(操作后等待过长)和 稳定性(崩溃、ANR 等)整理反馈。这些现象可能重叠;点击没有响应不一定是稳定性故障,需要结合输入、应用状态和日志进一步分类。
- 技术上,这三类问题并不是同一个 Message 超时机制的不同阈值。主线程长任务会同时影响输入和绘制,但 GPU、SurfaceFlinger、显示链路、线程调度或远端服务也可能造成延迟。ANR 由具体输入/组件等超时规则触发,崩溃则另有异常或信号等原因;不能仅凭一次长 Message 判定它们。
- 流畅性这个系列主要是分析流畅度相关的问题,响应速度和稳定性会有专门的文章介绍,在理解了流畅性相关的内容之后,再去分析响应速度和稳定性问题会事半功倍
- 流畅性这个系列主要是讲如何使用 Systrace (Perfetto) 工具去分析,之所以 Systrace 为切入点,是因为影响流畅度的因素很多,有 App 自身的原因、也有系统的原因。而 Systrace(Perfetto) 工具可以从一个整机运行的角度来展示问题发生的过程,方便我们去初步定位问题
版本说明(2026-10-14 核查):本文是 2021 年 MIUI 案例的问答补充,保留原图。下文颜色规则核对的是附件自带的旧查看器,不是所有 Systrace/Perfetto 版本的统一合同;HWUI 同步与统计以 AOSP android-11.0.0_r1 为参考。旧截图的完整固件/查看器版本未记录。Android 12(API 31)及以上的新采集,可结合 FrameTimeline 和支持该版本的基准指标,不能把旧圆点颜色当成现代呈现结果。
本文目录
- Systrace 的 Frame 颜色是什么意思?
- 没有红帧就没有掉帧?
- 主线程为何要等待渲染线程?
- 为什么一直滑动不松手,就不会卡?
- 如果不卡,怎么衡量性能好坏?
- 为什么录屏看不出来卡顿?
- 系列文章
- 附件
- 关于我 && 博客
Systrace 系列文章如下
- Systrace 简介
- Systrace 基础知识 - Systrace 预备知识
- Systrace 基础知识 - Why 60 fps ?
- Systrace 基础知识 - SystemServer 解读
- Systrace 基础知识 - SurfaceFlinger 解读
- Systrace 基础知识 - Input 解读
- Systrace 基础知识 - Vsync 解读
- Systrace 基础知识 - Vsync-App :基于 Choreographer 的渲染机制详解
- Systrace 基础知识 - MainThread 和 RenderThread 解读
- Systrace 基础知识 - Binder 和锁竞争解读
- Systrace 基础知识 - Triple Buffer 解读
- Systrace 基础知识 - CPU Info 解读
- Systrace 流畅性实战 1 :了解卡顿原理
- Systrace 流畅性实战 2 :案例分析: MIUI 桌面滑动卡顿分析
- Systrace 流畅性实战 3 :卡顿分析过程中的一些疑问
- Systrace 响应速度实战 1 :了解响应速度原理
- Systrace 响应速度实战 2 :响应速度实战分析-以启动速度为例
- Systrace 响应速度实战 3 :响应速度延伸知识
- Systrace 线程 CPU 运行状态分析技巧 - Runnable 篇
- Systrace 线程 CPU 运行状态分析技巧 - Running 篇
- Systrace 线程 CPU 运行状态分析技巧 - Sleep 和 Uninterruptible Sleep 篇
Systrace (Perfetto) 工具的基本使用如果还不是很熟悉,那么需要优先去补一下上面列出的 Systrace 基础知识系列,本文假设你已经熟悉 Systrace(Perfetto)的使用了
Systrace 的 Frame 颜色是什么意思?
这里说的是旧查看器 Frames 行中的 F 圆点,不是函数色块。点击圆点会高亮查看器关联的 UI/RenderThread 区间,关联结果受 trace 内容和查看器实现影响。
原文按当前屏幕“一个/两个 Vsync 周期”解释颜色并不准确。附件 xiaomi_launcher.html 自带的 AndroidAuditor 使用固定阈值 16.67 ms(常量 EXPECTED_FRAME_TIME_MS),按顺序判断:
| 圆点类别 | 附件内嵌查看器的条件 |
|---|---|
| 红(TERRIBLE) | frame.totalDuration > 33.34 ms |
| 黄(BAD) | 未满足红色条件,且满足以下任一项:totalDuration > 16.67 ms;或存在估计 deadline 且 frame.end 晚于它 |
| 绿(GOOD) | 上述条件均未满足 |
totalDuration 是查看器构造的线程时间区间之和,不是单个 doFrame 的时长,也不是 Running CPU 时间。RenderThread 结束还可能取 queueBuffer/交换缓冲区片段结束,不能当作 GPU 完成或实际呈现。deadline 来自旧查看器对 Vsync 的估计,不是直接测得的物理显示时刻;因此不能在 90 Hz 下把红色阈值改读成约 22.22 ms。

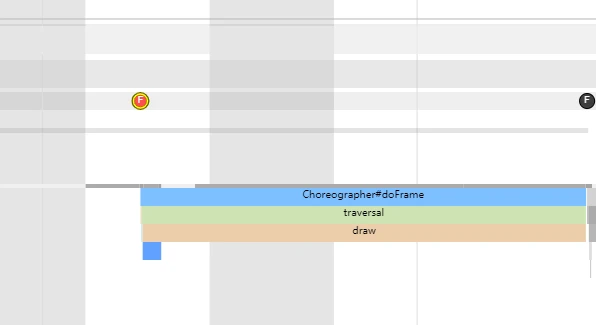

绿帧
绿帧表示没有触发这份查看器的 BAD/TERRIBLE 规则,不保证一个实际 Vsync 周期内完成,更不能保证用户看到的画面没有卡顿。原图箭头说明按上述规则修正。

黄帧
黄帧可能因为累计区间超过固定 16.67 ms,也可能只是错过查看器估计的 deadline。不能由黄色反推“耗时一定介于本机 1–2 个 Vsync 周期”,它只是继续检查的线索。

红帧
在这份内嵌查看器中,红帧表示构造出的 totalDuration 大于 33.34 ms。它提示较长的应用侧工作/等待区间,仍需关联合成和呈现;没有红色也不代表满足 90/120 Hz 的帧期限。

没有红帧就没有掉帧?
不一定。需要把应用提交、GPU 完成、SurfaceFlinger 选图/合成和显示呈现关联起来,不是“只看 SurfaceFlinger,不看 App”。SurfaceFlinger 有工作或没有工作,都不能单独判定目标窗口是否按时更新。可先看 Triple Buffer 的边界说明;Android 12+ 有对应数据时结合 FrameTimeline,并区分应用完成期限与实际呈现。
出现黄帧但是不掉帧的情况
某段应用工作较长时,之前已提交且及时就绪的内容有可能维持显示更新;但这取决于队列和呈现时序,不是开启 Triple Buffer 就能保证按时呈现。多排队也可能提高输入延迟,Buffer 数量并不固定由刷新率决定。这里的“没有掉帧”需要呈现证据,不能仅靠黄色或 SurfaceFlinger 连续工作确认。
出现黄帧且掉帧的情况

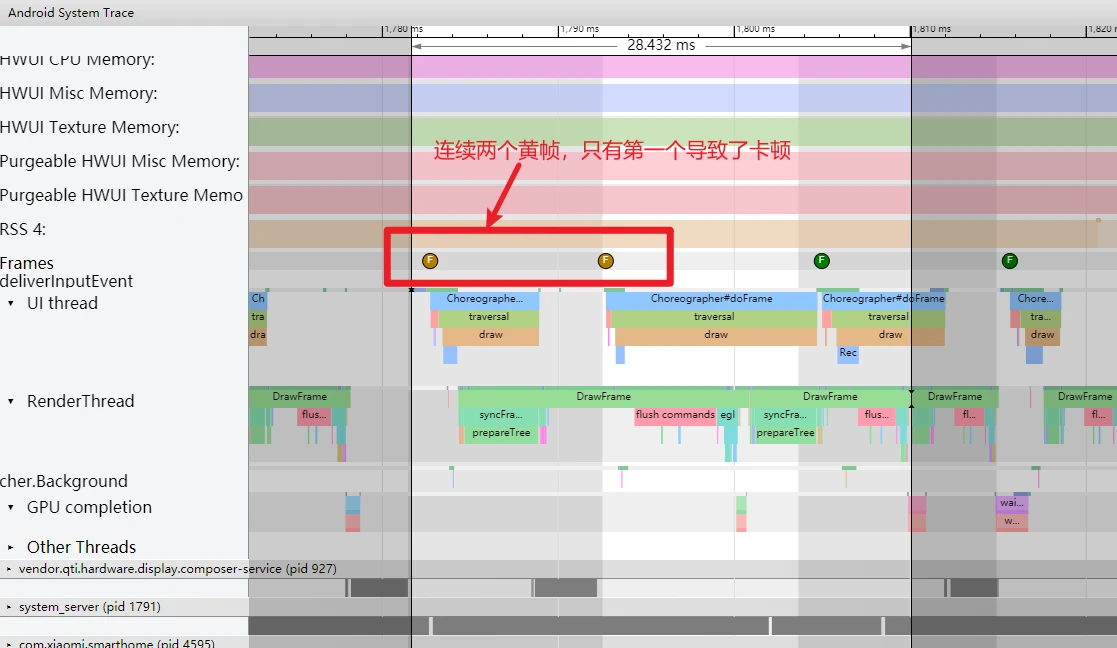

下图标出了连续两个黄点,量尺 28.432 ms 跨越所选区间,不是每一帧各耗时 28.432 ms。原文称“第一个卡、第二个不卡”,但附件没有完整的逐帧呈现关联,不能仅凭这张图作这个精确分类。可确认的是第一段 RenderThread 较长,后一帧主线程又发生等待;两段存在依赖,详见下节及 实战 2 的事件核对。

主线程为何要等待渲染线程?
UI 与 RenderThread 之间需要交接本帧状态,RenderThread 又是串行处理绘制任务的线程。若前一项工作尚未结束,后一个同步任务可能排队,使主线程等待。Sleep 表示线程在等待某个事件或条件,不能仅凭状态确认等待对象;还要结合调用区间、唤醒者和源码。
AOSP android-11.0.0_r1 的 DrawFrameTask 中,postAndWait() 把任务投到 RenderThread 后等条件变量。run() 先执行 syncFrameState(),若 canUnblockUiThread 为 true 就提前唤醒 UI;否则在后面的 draw/等待分支之后才唤醒。因此,“sync 结束后总会立即 unblock”少了条件,unblock 也不代表 GPU 或屏幕完成。
本附件对应区间如下(时间为 trace 秒):
| 事件 | 起止 | 墙钟时长 |
|---|---|---|
| 前一个 RT DrawFrame | 28306.209230 → 28306.225749 | 16.519 ms |
| 后一帧 UI doFrame | 28306.217610 → 28306.229642 | 12.032 ms |
| 后一个 RT DrawFrame | 28306.225780 → 28306.234950 | 9.170 ms |
| 后一个 RT syncFrameState | 28306.226040 → 28306.229560 | 3.520 ms |
这组时序符合“RT 前项工作延后下一次状态同步、UI 随后结束”的解释,但没有完整等待栈时,不能把 doFrame 的全部 12.032 ms 都记成等待,也不能仅靠同一时间附近的事件证明每个唤醒的因果关系。更多背景见 MainThread 与 RenderThread。

为什么一直滑动不松手,就不会卡?
我当时在这个版本上的感觉是,按住时较流畅、松手后更容易察觉卡顿。这不是按住就永远不会卡的规则。输入阶段的性能策略、速度和绘制工作都可能不同。

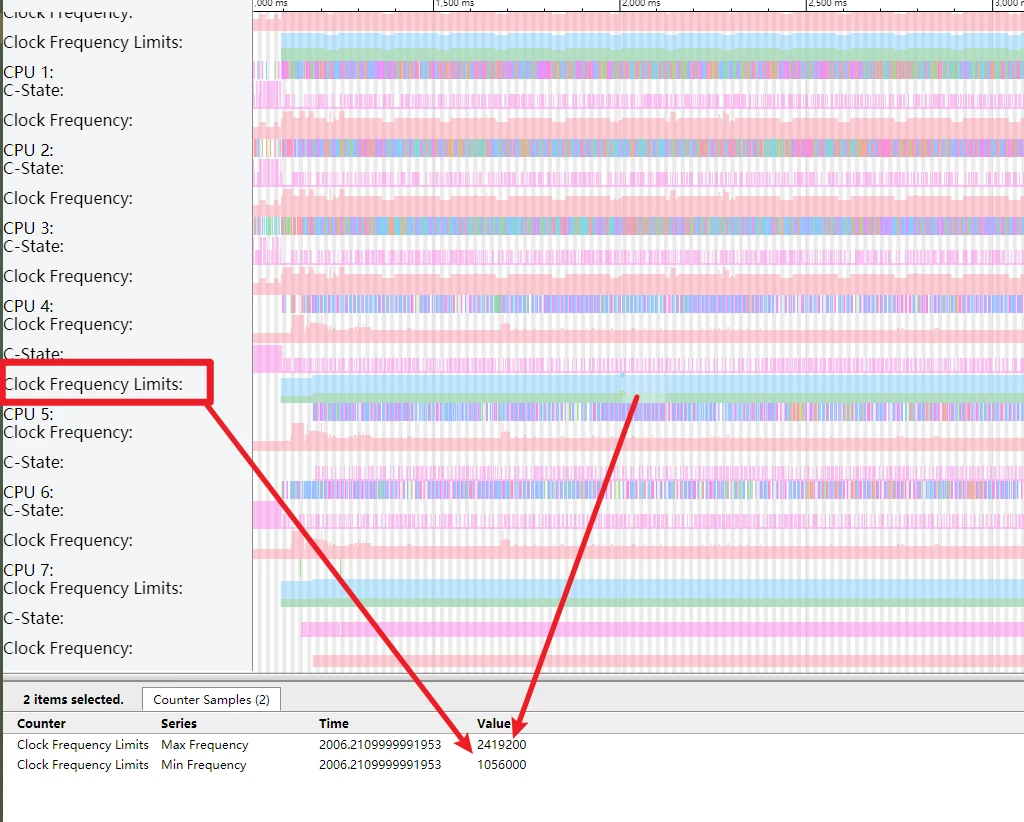

原图展示了一段频率限制,所选 CPU 4 policy 的上/下限约为 2,419,200 / 1,056,000 kHz。它不能单独证明所有 Boost 持续有效、RenderThread 只在 CPU 4–6 上执行或画面没有卡顿。
复核 xiaomi_launcher_scroll_all_the_time.html 的 PID 3553/TID 3690,共提取到 110 个完整 DrawFrame;其中 19 个区间有 CPU 0–2 上的 Running 记录。完整附件包含手势起止等阶段,不能凭文件名把每一帧都归为持续按住;但“这份 trace 的 RT 从不跑小核”已不成立。精确比较还需先用输入事件划定阶段,再核对核心映射、工作量、帧期限和呈现。

我当时记下的 120 ms Boost timeout 没有对应 PerfLock 请求、配置或到期事件证据,无法从这张频率限制图直接反算,也不是 Android 通用常量。保留为当年的待核对参数;持续输入可能续期请求,但需要厂商实现和事件记录才能确认。
如果不卡,怎么衡量性能好坏?
如果这个场景不卡,那么我们怎么衡量两台不同的机器在这个场景下的性能呢?
可以先用 dumpsys gfxinfo 查看目标进程的 HWUI 统计。它不是全屏所有 Layer、游戏自建渲染器或用户感知的完整评分;版本和渲染路径不同,字段与口径也可能不同。
- 确定目标包名、显示模式、操作距离/速度、内容、预热状态和温度。先预热,再在测量开始前 reset 一次;不需要机械执行 2–3 次 reset。
- 以原小米桌面包名为例(其他应用需替换),清空统计:
1 | adb shell dumpsys gfxinfo com.miui.home reset |
- 执行预先定义的操作,结束后及时保存输出,避免混入后续动画:
1 | adb shell dumpsys gfxinfo com.miui.home framestats |
- 检查进程/窗口、
Stats since、总帧数和输出是否实际重置、是否覆盖测试区间;空输出或缺指标不能按 0 处理。AOSP android-11.0.0_r1 的 ThreadedRenderer 识别 reset/framestats 参数,但厂商结果仍需实测。本次未连接设备执行命令。
字段应这样理解:
- Janky frames:HWUI 按该版本规则统计的次数/比例,不是肉眼卡顿次数。AOSP 11 会比较经处理的总时长与帧间隔,并有 flag、dequeue 等处理;
Frame deadline missed是另外的分类计数,不能与总 Janky frames 等同。 - 95th percentile:帧时长的 P95 估计,不是“95% 的值”或流畅率。该版本由直方图桶计算,精度和样本量要一起看。
- HISTOGRAM:时长桶与次数,例如
5ms=11是该桶中有 11 帧,不是逐帧原始序列;GPU HISTOGRAM 是另一组统计。 - PROFILEDATA:最近保留帧的分阶段数据,不保证覆盖 reset 以来所有帧。按输出列名、单位和 Flags 解读,不硬编码列号;时间戳与 duration 字段不能混用。
实现可参考 AOSP 11 JankTracker 和 ProfileData。现代重复测试可用 Macrobenchmark 的 FrameTimingMetric,其中 frameOverrunMs 在 Android 12(API 31)及以上可用;同时观察帧时长尾部、呈现节奏、输入延迟和功耗,而非只看一个平均数。
下面是我当时拿来对比的两张截图。“90 fps”是原测试目标,不保证实际逐帧达到;正文曾混用 Reno 5 / Reno 5 Pro,截图只能确认 com.oppo.launcher、PID 3434,不能确认准确机型和 SoC,下面不据此比较芯片档次。
小米 - 90 fps

Oppo - 90 fps

将图中数字按原口径列出:
| 指标 | 小米截图 | OPPO 截图 |
|---|---|---|
| Total frames rendered | 76 | 90 |
| Janky frames | 27(35.53%) | 1(1.11%) |
| P50 / P90 / P95 / P99 | 8 / 16 / 18 / 22 ms | 5 / 5 / 5 / 13 ms |
| Number Frame deadline missed | 7 | 1 |
| Number High input latency | 69 | 44 |
| GPU P50 / P90 / P95 / P99 | 2 / 3 / 3 / 8 ms | 4 / 5 / 5 / 5 ms |
在这两份截图的 HWUI 统计中,小米的 Janky 比例和帧时长尾部更高。但总帧数、软件实现、内容/壁纸、操作时长与温控条件未完全对齐,也没有重复试验,所以不能升级为两台机器的总体性能排名。High input latency 是分类计数,69/44 不是毫秒,分类项也不应直接相加当作全部卡顿数。
GPU 数据同样不能概括成“小米全面更好”:小米 GPU P95 为 3 ms,比 OPPO 的 5 ms 低,但 P99 为 8 ms,反而更高。分位数不是同一帧的配对数据,不能用总 P95 减 GPU P95 来算 CPU 耗时;单凭这些汇总也不能排除 GPU/fence 问题。CPU 瓶颈判断需要对应帧的调度、绘制和 GPU 完成证据。
为什么录屏看不出来卡顿?
录屏与肉眼观察可能不一致,但“90 fps 录成 60 fps 就一定看不出卡顿”不成立:
- 采集节奏不同:90 Hz 屏幕每约 11.11 ms 刷新,60 fps 视频每约 16.67 ms 取样,短暂停顿可能被漏采或改变形态;较长停顿仍可能清楚可见。采样也可能引入新的不均匀节奏。
- 录屏不是拍摄屏幕发光:例如 Android MediaProjection 经虚拟显示与 Surface 输出内容,它不等于物理面板的完整扫描结果。录制/编码还可能改变系统负载;应对比开启与关闭录屏的行为。
- 播放链路不同:视频实际时间戳、可变帧率、播放器丢/重复帧和播放设备刷新率都会影响观察。“小米播放时自动切到 60”是我当时在设备上的观察,缺少录像文件和显示模式记录,不能当作所有手机通用行为。
需要核验时,保留原视频及帧时间戳,并与同一次 trace、显示模式和操作时间对齐。外部高速相机更接近拍到实际屏幕,但也需考虑曝光、采样率、滚动快门和时钟同步;不能仅凭一段看起来流畅的视频证明没有卡顿。
系列文章
附件
附件已经上传到了 Github 上,可以自行下载:https://github.com/Gracker/SystraceForBlog/tree/master/Android_Systrace_Smooth_In_Action
- xiaomi_launcher.zip : 桌面滑动卡顿的 Systrace 文件,这次案例主要是分析这个 Systrace 文件
- xiaomi_launcher_scroll_all_the_time.zip : 桌面一直按着滑动的 Systrace 文件
- oppo_launcher_scroll.zip :对比文件
三个 ZIP 已在 2026-10-14 核查可下载、CRC 正常并可读出 ftrace;查看器规则仅作源文本检查,未执行其内嵌 JavaScript。本文新增时序来自历史附件,未重做设备/录屏/PerfLock 实验。gfxinfo 两图未附完整逐帧原始输出,保留其统计边界。
